Diode mit variabler Kapazität
Offizielle Interpretation
Praktiker haben herausgefunden, dass Dioden eine Kapazität haben,
die von der Sperrpolarisationsspannung abhängt.
Sie verbesserten den Effekt (durch Experimente geleitet)
und stellten die Diode mit variabler Kapazität her.
Theoretiker haben den Vergleich mit einem mechanisch variablen Kondensator
(durch Entfernen der Platten) erzwungen und interpretiert,
dass die angelegte Sperrpolarisationsspannung den Übergang p-n "verbreitert".
Vektorinterpretation
Die Kapazität der Diode besteht in der Dichte der Polaritäten im Übergang p-n.
Die direkte Polarisation der pn-Schichten erhöht die Leiterqualität.
Die umgekehrte Polarisation der pn-Schichten erhöht die Qualität des Isolators.
Das Erhöhen der Sperrvorspannung erhöht die Isolatorqualität von pn-Strukturen
und verringert die Dichte der Polaritäten im Übergang (die Kapazität).
Die Variation der Diodenkapazität besteht also in der Variation der Dichte
der Polaritäten im Übergang, analog zur Variation der polarisierten
Oberfläche der "mechanischen Platten".

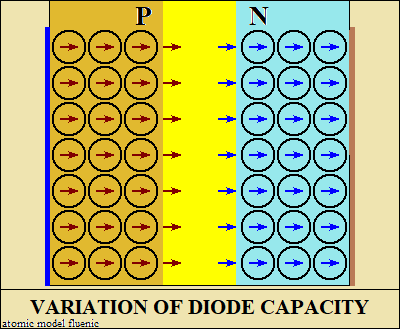

Der Cartoon zeigt eine der möglichen Formen.
Die Polaritäten in der Verbindungsstelle sind die Anziehungskräfte aus der Ferne,
die die Schwingkreise schließen (Durchgangskapazität).
<
>
