Diodo de
capacidad variable
Interpretación oficial
Los practicantes han descubierto que los diodos tienen una capacitancia
que depende del voltaje de polarización inversa.
Mejoraron el efecto (guiados por experimentos)
e hicieron el diodo con capacidad variable.
Los teóricos han forzado la comparación con un capacitor variable
mecánicamente (quitando las placas), interpretando
que el voltaje de polarización inversa aplicado "ensancha"
la unión p-n,
Interpretación vectorial
La capacidad del diodo consiste en la densidad de las polaridades en la unión
p-n.
La polarización directa de las capas p-n aumenta la calidad del conductor.
La polarización inversa de las capas p-n aumenta la calidad del aislante.
El aumento del voltaje de polarización inversa aumenta la calidad del
aislante de las
estructuras p-n, y disminuye la densidad de las polaridades en la unión
(la capacidad).
Entonces, la variación de la capacidad del diodo consiste en la variación
de la densidad de las polaridades en la unión, análogo a la
variación
de la superficie polarizada de las "placas mecánicas".

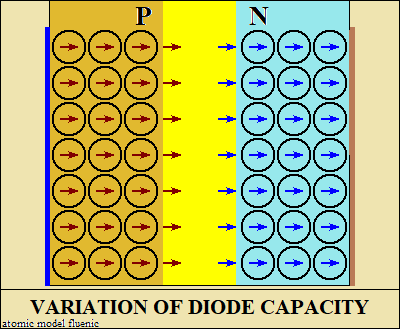

La caricatura muestra una de las formas posibles.
Las polaridades en la unión son las fuerzas de atracción a distancia,
que cierran los circuitos oscilantes (capacidad de paso).
