Diode à capacité variable
Interprétation officielle
Les praticiens ont découvert que les diodes ont
une capacité qui dépend de la tension de polarisation inverse.
Ils ont amélioré l'effet (guidé par des expériences) et fabriqué la diode à capacité variable.
Les théoriciens ont forcé la comparaison avec un condensateur
à variation mécanique (en retirant les plaques), interprétant que la tension de polarisation inverse appliquée "élargit" la jonction p-n.
Interprétation vectorielle
La capacité de la diode consiste en la densité des polarités dans la jonction p-n.
La polarisation directe des couches p-n augmente la qualité du conducteur.
La polarisation inverse des couches p-n augmente la qualité de l'isolant.
L'augmentation de la tension de polarisation inverse augmente la qualité d'isolant
des structures p-n et diminue la densité des polarités dans la jonction (la capacité).
Ainsi, la variation de la capacité de la diode consiste en la variation
de la densité des polarités dans la jonction, analogue à la variation
de la surface polarisée des "plaques mécaniques".

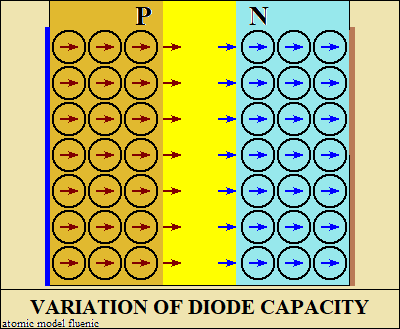

Le dessin animé montre l'une des formes possibles.
Les polarités de la jonction sont les forces d'attraction à distance
qui ferment les circuits oscillants (capacité de passage).
<
>
